Zvezda

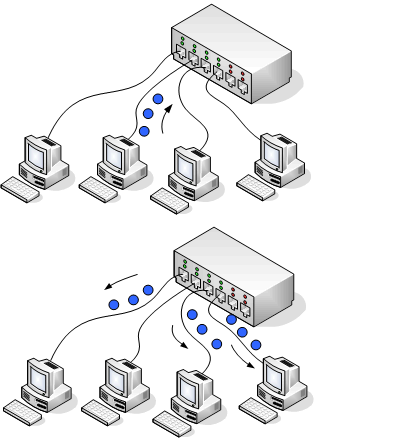

Prenos paketov

Danes je topologija zvezde najbolj razširjena oblika lokalnih omrežij. Pri tej topologiji so vse postaje povezane v osrednje vozlišče ali zvezdišče.

Zvezdišče podatke, ki jih po kablu prejme od enega računalnika, pošlje vsem drugim, ne glede na to, ali so jim namenjeni ali ne. Odločitev glede tega prepusti omrežni kartici. Prednost te omrežne topologije je enostavnost, saj so usmerjevalni postopki nepomembni.

Zvezdna topologija je zelo občutljiva na izpad središčne točke, saj v primeru izpada zvezdišča ne more komunicirati noben par računalnikov v omrežju. Zaradi tehnoloških omejitev zvezdišče z velikim številom postaj postane počasno.

Topologija zvezda ni primerna za večja omrežja. V bolj izpopolnjenih konfiguracijah centralna točka (v tem primeru stikalo, angl. switch) prejema podatke in jih posreduje samo določeni komponenti.

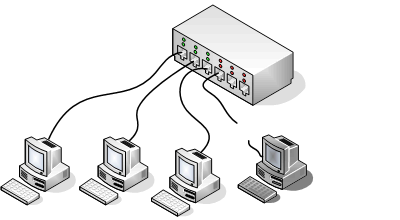

Izpad uporabnika ne predstavlja posledic za ostale

Prednosti topologije zvezda so:

• namestitev je enostavna, vsaka naprava potrebuje le kabel, ki je povezan med njim in zvezdiščem,
• omrežje je prilagodljivo, napravo lahko dodamo ali odvzamemo med delovanjem omrežja, ne da bi vplivali na ostale komponente omrežja,
• večina omrežnih storitev, težav in sprememb ožičenja se izvaja na centralnem mestu,
• v primeru, da se prekine povezava do določene komponente, lahko ostale komponente nemoteno komunicirajo med seboj,
• hitrost prenosa podatkov se giblje od 10 Mb/s do 1.000 Mb/s,
• odkrivanje napak je enostavnejše kot v drugih topologijah.

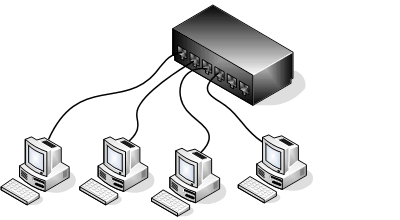

Izpad zvezdišča onemogoči vso komunikacijo

Slabosti topologije zvezda so:

• V omrežju je potrebno veliko kablov.
• Če se razdelilnik pokvari, priključene naprave ne delujejo in s tem celotno omrežje.

Zaključek

V lokalnih omrežjih se danes največ uporablja fizična topologija zvezda. Upravljanje omrežja je enostavno. Z nižanjem cen kablom in strojni opremi (razdelilni paneli, kabli, zvezdišča, stikala) je danes tudi relativno poceni. V primeru okvare centralne točke omrežja niti dva računalnika ne moreta komunicirati. Strojna oprema je danes zelo zanesljiva in redki so primeri, ko se pokvari zvezdišče.
