LOGIČNI PRETVORNIK

Osnovno

Logični pretvornik uporabljamo za analizo in za izdelavo logičnih vezij. Omogoča več pretvorb. Zna tudi minimizirati Boolove izraze. Slabost je izdelava vezij z le dvovhodnimi elementi.

Logičnega pretvornika ne boste našli v realnem laboratoriju, obstaja samo v računalniških simualcijah. V kolikor želite doseči podobne rezultate uporabite logični analizator in računalnik.

Priključitev

Nastavitve

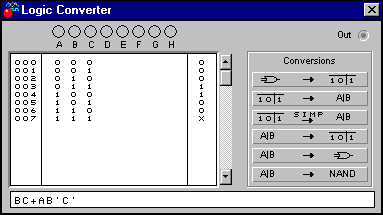

Inštrument je prikazan kot ikona. Priključke vedno spojimo na ikono inštrumenta in ne na sam inštrument.

Po pritisku na ta gumb EWB naredi pravilnostno tabelo iz logičnega vezja. Vhode v vezje prikljuèimo na vhode A, B, C... Izhod priključimo na OUT. V času pretvorbe ne smemo imeti na vezje prikljuèenih izvorov signalov, saj pretvornik sam generira vse možne vhodne besede.

Iz pravilnostne tabele, ki smo jo vpisali ali kako drugače naredili v koloni OUT, napiše logično funkcujo v obliki PDNO. V kolono OUT lahko sami vpišemo vrednosti 0, 1 ali X. S pritiskanjem na gumbe A, B, C... pa določimo število spremenljivk.

Electronics Workbench lahko funkcije minimizira in jih prikaže v obliki MDNO. Pri minimizaciji uporablja Quine-McCluskeyevo numerično metodo.

Minimizacija zahteva mnogo razpoložljivega spomina. Če imate računalnik z minimalnimi zahtevami za Electronics Workbench te operacije ne boste mogli vedno izvesti.

V okencu na dnu lahko vpišemo logično funkcijo. Negacijo označimo s ' za spremenljivko, logično operacijo ALI s +, za logično operacijo IN pa ne pišemo znaka. Po pritisku na ta gumb Electronics Workbench napiše pravilnostno tabelo. Funkcijo lahko zapišemo v poljubni obliki, ne samo v KNO ali PNO.

Po pritisku na ta gumb zahtevamo izdelavo logičnega vezja za podano Boolovo funkcijo. Electronics Workbench nam naredi logično funcijo z razpoložljivimi elementi.

Electronics Workbench nam po pritisku na ta gumb naredi iz Boolovega izraza logično vezje z vrati IN-NE:
